Расшифровка кабеля ВБВнг(A)-LS

В - Изоляция жил из поливинилхлоридного пластиката
Б - Броня из двух стальных лент
Внг-LS - Оболочка из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением

Элементы конструкции кабеля ВБВнг(A)-LS

1. Медная токопроводящая жила:

• однопроволочная (класс 1) сечением 1,5-50 кв.мм-”ож”,
• многопроволочная (класс 2) сечением 50-240 кв.мм;

2. Изоляция из ПВХ пластиката, маркировка жил:

• цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
• цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0;

3. Поясная изоляция из ПВХ лент;4. Броня из двух стальных или стальных оцинкованных лент;5. Шланг из ПВХ пластиката пониженной газо- и дымовыделением.

Область применения кабеля ВБВнг(A)-LS

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц.Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

Кабели применяются для прокладки:

• в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
• в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
• для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
• для прокладки в пожароопасных помещениях;
• для прокладки во взрывоопасных зонах класса B-I, B-Iа, B-Iб, B-Iг, В-II, В-IIа.

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс.  Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.Срок службы кабеля ВБВнг(A)-LS 1х240-3 - 30 лет.

Сечение основных жил	25
Материал жилы	Медь
Исполнение жил	мк
Марка	ВБВнг(A)-LS
Число жил	4

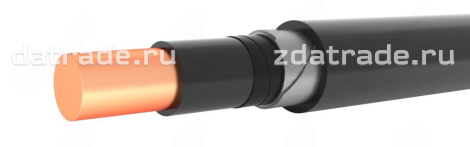

Полное наименование	Кабель ВБВнг(A)-LS 4х25мк(N)-1 ТУ 16.К71-090-2002
Номинальное напряжение	1
