Расшифровка кабеля АВБШв-ХЛ

• А - алюминиевые токопроводящие жилы
• В - изоляция из ПВХ пластиката
• Б - броня из стальных оцинкованных лент
• Шв - защитный шланг из ПВХ пластиката
• ХЛ - климатическое исполнение (холодостойкий)

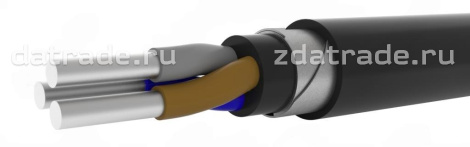

Элементы конструкции кабеля АВБШв-ХЛ

Токопроводящая жила – алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.

• Токопроводящие жилы: алюминиевые однопроволочные/многопроволочные, форма круглая или секторная
• Изоляция: ПВХ пластикат повышенной холодостойкости
• Скрутка: тзолированные жилы скручены в сердечник
• Внутренняя оболочка: ПВХ пластикат
• Броня: из двух стальных оцинкованных лент
• Оболочка (защитный шланг): ПВХ пластикат повышенной холодостойкости

Область применения кабеля АВБШв-ХЛ

Кабели предназначены для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц. Кабели предназначены для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч в год. Кабели могут быть проложены без ограничения разницы уровней по трассе прокладки, в том числе и на вертикальных участках. Кабели могут применяться для одиночной прокладки в кабельных сооружениях и помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту. Допускается применение кабелей для прокладки в земле (в траншеях).
